手动螺杆螺纹传动升降机论文 手动丝杆升降机

2026-01-14 20:588788 张廖秋灵
一、手动螺杆螺纹传动升降机论文1、螺旋升降器具有体积小、功能多、重量轻、无噪音、结构紧凑、安装方便、使用灵活、动力源广、传动效率高、使用寿命长等特点。可以顶升、降落、提升、下压、推进、翻转等多种安装使用方式。2、螺旋升降器可单台式多台组合使

一、手动螺杆螺纹传动升降机论文

1、螺旋升降器具有体积小、功能多、重量轻、无噪音、结构紧凑、安装方便、使用灵活、动力源广、传动效率高、使用寿命长等特点。可以顶升、降落、提升、下压、推进、翻转等多种安装使用方式。

2、螺旋升降器可单台式多台组合使用。能按一定的程序准确地控制调整顶升式降落的高度，可以用电机式其它动力直接带动，也可以手动。品牌可以看看杰牌的丝杆升降机，做很多年了。

二、丝杆升降机中的丝杆什么规格

是梯形螺纹，具体为：机型号 _丝杆规格(mm)SWL2.5_ Tr30x6SWL5_ Tr40x6SWL10_ Tr58x12SWL15_ Tr65x12SWL20_ Tr90x16SWL25_ Tr110x18SWL35_ Tr1110x20SWL100_ Tr150x23SWL120_ Tr180x25以上型号和规格是参照淮安某公司产品（执行标准JB/T8809-1998）根据我的经验，实际上厂家不同，对应机型的丝杆规格会有一点差异，这一点我还没弄明白是为什么，或许是他们执行的标准有差异。

三、TP螺旋丝杆升降机的特点有哪些

1.结构形式分为两种：1型--丝杆同时做旋转运动2型--丝杆作旋转运动，丝杆上的螺母作轴向移动

2.装配形式：a型--丝杆（或螺母）向上移动b型--丝杆（或螺母）向下移动

3.丝杆头部形式：1型结构形式的丝杆头部分分为：i型圆柱型，ii型法兰型，iii型螺纹型和iv型扁头型四种形势

2.型结构形式的丝头部分分为：i型圆柱型和iii螺纹型两种形式

4.传动化：升降机分为两种传动化，即普通（p)和慢速（m).

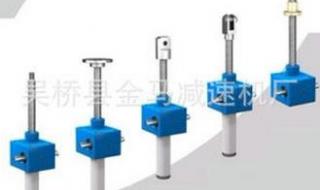

手动丝杆升降机

5.丝杆的防护：1型升降机丝杆的防护分为：基本型、防旋转型和带防护罩型。

2型升降机丝杆的防护分为：基本型和带防护罩型。

四、螺旋丝杠升降机原理

1、螺旋升降机是由蜗轮蜗杆、箱体、轴承、丝杠等零部件组成。工作原理：电机或者手动驱动蜗杆旋转，蜗杆驱动蜗轮减速旋转，蜗轮内腔加工为内螺纹，驱动丝杠上下移动，由于内部有蜗轮蜗杆，丝杠的减速作用，达到放大推力的作用。

2、丝杠主要用于传动运动，如机床工作台);螺杆驱动机构的部件的相对位置也被调整。

3、丝杠升降机分为梯形丝杠和滚动丝杠。梯形丝杠结构·简单，紧凑，刚性好，能精准定位，一般断电后也能自锁‘’

4、滚珠丝杠螺母虽然结构复杂，制造成本高，不能自锁，但其优点是摩擦阻力矩小，传动效率高，精度高，系统刚性好，运动可逆，使用寿命长。丝杠升降机由蜗轮减速器和丝杠组成，减速部分为蜗杆传动，驱动蜗轮减速。蜗轮相当于升降螺母，与升降螺杆相配合。

5、螺旋升降机的速度等于蜗杆的输入速度除以蜗轮和蜗轮的减速比，再乘以螺距和圆柱齿轮减速器。

6、由于它的结构，这种丝杠升降机通常用油脂润滑。丝杠升降机得到维护。有些系列用润滑油润滑。丝杆升降机润滑比油脂润滑系列具有更长的使用寿命。工作稳定。
